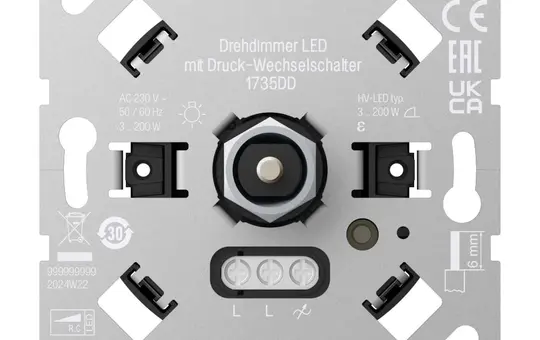

JUNG 1735DD Variateur rotatif LED | avec interrupteur inverseur de pression

Commande précise de la lumière avec une utilisation familière

Avec le JUNG 1735 DD, vous contrôlez votre éclairage de manière intuitive directement au mur. En tournant le bouton de commande, vous réglez la luminosité souhaitée de façon continue, tandis qu'une pression sur le bouton allume ou éteint la lumière. Ce mode de commande classique ne nécessite ni application, ni connexion radio, ni centrale de commande supplémentaire, ce qui le rend particulièrement simple, fiable et immédiatement compréhensible pour toutes les personnes du foyer.

Le variateur fonctionne selon le principe de la coupure de phase et est conçu pour des ampoules à incandescence dimmables appropriées, des lampes halogènes haute tension, des lampes LED HV ainsi que des ballasts électroniques LED avec lampes LED. La plage de puissance s’étend de 3 à 200 W à une température ambiante de 35 °C. Il convient donc aussi bien pour des sources LED individuelles à faible consommation que pour des groupes d’éclairage plus importants. Il est essentiel que les lampes utilisées soient expressément approuvées pour la gradation par coupure de phase. Pour les lampes LED, le nombre et la puissance totale réellement utilisables peuvent également dépendre du comportement électrique des lampes concernées.

Plage de gradation réglable individuellement

Chaque lampe LED ne se comporte pas de la même manière dans les zones de luminosité basse ou élevée. Certains luminaires commencent à scintiller à un réglage très bas, s’allument de manière peu fiable ou atteignent leur puissance maximale techniquement utile avant la fin de la course de réglage. C’est pourquoi vous pouvez, avec le JUNG 1735 DD, ajuster et mémoriser de façon permanente à la fois la luminosité minimale et la luminosité maximale en fonction de l’éclairage connecté.

Le réglage de la luminosité minimale permet de définir une valeur de gradation basse stable. Cela évite que la lumière scintille ou s’éteigne complètement lors de la diminution. La luminosité maximale mémorisable limite la plage de réglage supérieure en fonction de l’installation d’éclairage. Cela garantit une plage de rotation utile et permet une meilleure coordination entre le variateur et la source lumineuse.

Allumage en douceur pour une lumière agréable

Lors de l’allumage, le softstart intégré augmente la puissance de manière contrôlée, au lieu d’appliquer brusquement la valeur réglée à la lampe. Cela procure une sensation agréable car la lumière ne s’allume pas brutalement, tout en réduisant les pics de charge électrique au moment de l’allumage. Cette fonction est particulièrement utile pour les luminaires fréquemment allumés, offrant un fonctionnement confortable et préservant la lampe.

Idéal pour la modernisation des installations existantes

Un avantage important du JUNG 1735 DD est son fonctionnement via une connexion à 2 fils sans conducteur neutre. Dans de nombreuses boîtes d’encastrement classiques, seul le conducteur phase avec le conducteur commuté est présent, tandis qu’aucun conducteur neutre n’est acheminé jusqu’à l’élément de commande. Le variateur peut donc être utilisé dans de nombreuses installations existantes sans qu’un conducteur neutre supplémentaire doive être posé uniquement pour son fonctionnement.

Le montage s’effectue dans une boîte d’appareillage selon DIN 49073 et la connexion se fait via des bornes à vis. En plus de la commutation simple, un va-et-vient est également possible en combinaison avec un interrupteur va-et-vient approprié. Les installations en croix existantes peuvent aussi être utilisées, le variateur remplaçant alors un interrupteur va-et-vient existant. Ainsi, l’éclairage peut être gradé à un endroit et allumé ou éteint depuis d’autres points de commande.

Protection fiable en fonctionnement quotidien

Pour un fonctionnement sûr et durable, le JUNG 1735 DD dispose d’une protection électronique contre les courts-circuits ainsi que d’une protection électronique contre la surchauffe. Si l’électronique détecte une charge inadmissible ou une température trop élevée, elle protège le variateur et l’installation connectée contre d’éventuels dommages. La puissance maximale admissible s’applique à une température ambiante de 35 °C. À des températures plus élevées, en cas d’installation dans des murs en bois ou en plaques de plâtre ainsi que dans des combinaisons multiples, la puissance admissible doit être réduite en conséquence.

En état éteint, la consommation en veille est de 0 W. Le variateur ne nécessite donc aucune énergie de veille permanente. La puissance dissipée maximale en fonctionnement est de 2 W.

Technologie JUNG adaptée à votre design d’interrupteur

Le JUNG 1735 DD est le module technique encastré derrière la surface de commande visible. Pour une installation complète, vous avez besoin en plus d’une plaque de recouvrement variateur rotatif JUNG adaptée ainsi que du cadre correspondant au programme d’interrupteurs souhaité. Ainsi, vous n’êtes pas limité à une esthétique particulière, mais pouvez composer la technique en fonction de votre concept d’espace.

Le module est compatible avec les plaques de recouvrement variateur rotatif des séries JUNG AS, A, CD et LS. La sélection va des programmes fonctionnels et intemporels tels que AS 500 et CD 500, aux variantes modernes de la série A jusqu’à la gamme épurée LS avec LS 990. Les installations JUNG existantes peuvent ainsi souvent être modernisées techniquement sans modifier le design d’interrupteur choisi.

Pour qui le JUNG 1735 DD est-il le bon choix ?

Le JUNG 1735 DD est recommandé si vous souhaitez commander confortablement un éclairage LED dimmable via un bouton rotatif classique et recherchez une solution économique sans connexion Smart Home. Il est particulièrement intéressant pour les rénovations et le remplacement d’anciens variateurs rotatifs lorsque aucun conducteur neutre n’est présent dans la boîte d’encastrement. Il convient également aux constructions neuves partout où une commande locale de la lumière fiable et durable est souhaitée.

Avant l’achat, vous devez vérifier si vos sources lumineuses sont dimmables et compatibles avec la coupure de phase. De plus, vous avez besoin d’une plaque de recouvrement variateur rotatif adaptée au programme d’interrupteurs JUNG choisi et, le cas échéant, d’un cadre correspondant. Le module variateur est utilisé sans plaque visible et n’est pleinement opérationnel qu’avec ces composants.

Avec sa large plage de puissance, sa plage de luminosité réglable, son softstart préservant les lampes et ses fonctions de protection intégrées, le JUNG 1735 DD offre une solution réfléchie pour les installations d’éclairage modernes. Vous bénéficiez d’une technique de gradation précise, d’une commande mécanique éprouvée et de la diversité esthétique des programmes d’interrupteurs JUNG dans un module encastré flexible.

Remarque : Les travaux sur les installations électriques doivent être réalisés exclusivement par un électricien qualifié.
