PHOENIX 3213950 Bornes d'étage d'installation PTI | PE, L, N | gris | 2,5 mm²

Marque: PHOENIX CONTACT

Réf. produit: 20006750

EAN: 4046356609623

Référence fabricant: 3213950

Type de fabricant: PTI 2,5-PE/L/N

Poids: 0,018 kg

En stock

Livraison sous 2 à 3 jours ouvrés

Pièces

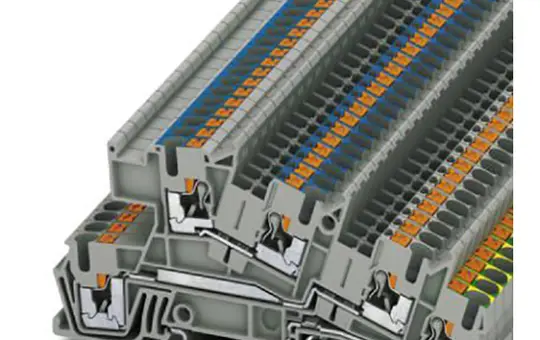

La borne d’étage d’installation PTI 2,5-PE/L/N de Phoenix Contact (référence 3213950) est une borne de passage multi-étages avec technologie de connexion push-in et partiellement équipée d’une borne de protection intégrée. Elle a été spécialement conçue pour une utilisation dans les tableaux d’installation et permet un câblage peu encombrant sur jusqu’à trois niveaux. La borne est adaptée pour un montage sur rail DIN/rail profilé et répond à des exigences élevées en matière de sécurité, de protection contre l’incendie et de stabilité mécanique.

Caractéristiques techniques

Type d’article : Bornes multi-étages
Fabricant : PHOENIX CONTACT
Type fabricant : PTI 2,5-PE/L/N
Connexions : PE, L, N
Courant nominal : 24 A (pour une section de conducteur de 4 mm²)
Courant maximal admissible : 30 A (pour 4 mm² et bloc 3 pôles)
Tension nominale : 400 V (phase/phase), 250 V (phase/PE ou N)
Tension d’impulsion assignée : 4 kV
Catégorie de surtension : III
Degré de pollution : 3
Groupe de matériau isolant : I
Matériau isolant : PA
Classe de combustibilité : UL 94 V0
Couleur : gris
Largeur : 5,2 mm
Hauteur : 101 mm
Profondeur de montage : 48,6 mm (NS 35/7,5), 58 mm (NS 35/15)
Section de conducteur rigide : 0,14 mm² - 4 mm²
Section de conducteur flexible : 0,14 mm² - 4 mm²
Avec embout de câble : 0,14 mm² - 2,5 mm²
Longueur de dénudage : 8–10 mm
Connexion push-in : Oui
Contact de contrôle : présent à chaque niveau
Plage de température en service : -60 °C à +85 °C
Plage de température de stockage : -25 °C à +55 °C

La borne multi-étages PHOENIX CONTACT PTI dispose d’une technologie push-in moderne qui permet l’insertion sans outil de conducteurs rigides ainsi que de conducteurs flexibles avec embout à partir de 0,34 mm². Cela facilite grandement l’installation et fait gagner du temps lors du câblage. Chaque point de connexion est clairement étiquetable et reste bien visible même en cas de forte densité de montage, ce qui améliore la lisibilité et la facilité de maintenance. Sur les trois niveaux se trouvent des compartiments fonctionnels doubles offrant à la fois des possibilités de test et de pontage. La borne répond aux exigences de sécurité contre les contacts accidentels des mains et des doigts selon la norme DIN EN 50274 et offre une haute résistance mécanique pour une utilisation durable dans des environnements exigeants.

La borne d’étage d’installation est particulièrement adaptée pour une utilisation dans les tableaux d’installation des bâtiments résidentiels et utilitaires où un câblage compact et structuré est nécessaire. Elle est également utilisée dans les armoires électriques à forte densité d’équipement, car sa construction à trois niveaux permet de gagner de la place tout en assurant une séparation claire des potentiels. En automatisation du bâtiment ainsi que dans la distribution d’énergie, elle offre une solution de connexion fiable et flexible. De plus, elle convient aux applications dans le domaine des véhicules ferroviaires, car elle répond aux exigences de la norme de protection incendie DIN EN 45545-2.

Phoenix Contact est un fabricant de renommée mondiale de composants, systèmes et solutions dans les domaines de l’électrotechnique, de l’électronique et de l’automatisation. L’entreprise, basée à Blomberg, développe des produits innovants pour la technique de connexion industrielle, le contrôle et la communication. Avec un accent sur la qualité, la durabilité et le progrès technologique, Phoenix Contact accompagne ses clients dans le monde entier dans la mise en œuvre de solutions d’automatisation modernes.

avec alimentation: Non
avec borne de neutre: Non
avec borne PE: Oui
Classe: Bornes sur rail
Couleur: gris
Courant assigné: 24
KNX: Non
Marque: PHOENIX CONTACT
Numéro d’article du fabricant: 3213950
pour rail de neutre: Non
Section transversale en mm: 0.14
Type de fabricant: PTI 2,5-PE/L/N
Type de montage: Rail porteur
