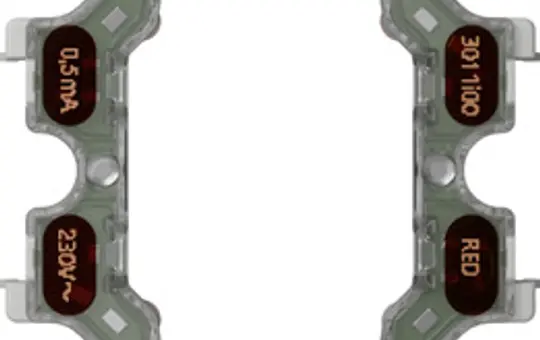

GIRA 3793011 Élément d'éclairage LED Variante 3, 230 V | rouge

GIRA 3793011 Élément d'éclairage LED | Variante 3, 230 V | rouge

Marque: GIRA
Réf. produit: 20047830
EAN: 4010337110439
Référence fabricant: 3793011
Type de fabricant: 3793011
Poids: 0,026 kg
Sur commande
Reprise des appareils électriques
Pièces
Éléments d’éclairage LED de Gira : ce que vous devez savoir avant l’installation

Les éléments d’éclairage LED sont un complément pratique pour de nombreux mécanismes de commande Gira. Ils améliorent l’orientation dans l’obscurité et peuvent également indiquer si un appareil est activé – par exemple une lampe ou une prise. Pour que ces fonctions fonctionnent de manière fiable, certaines conditions doivent être remplies. Découvrez ici ce à quoi vous devez faire attention.

Deux fonctions – exigences différentes

Les éléments LED Gira peuvent essentiellement remplir deux fonctions :

  • Éclairer : la LED s’allume indépendamment de l’état de commutation, par exemple en permanence ou dans l’obscurité. Ceci est particulièrement utile dans les couloirs, escaliers ou zones de travail.
  • Contrôler : la LED indique l’état de commutation d’un appareil connecté – c’est-à-dire si, par exemple, la lumière est allumée.


La fonction réellement utilisable dépend du mécanisme de commande et du câblage.

Condition préalable : le mécanisme de commande approprié

Tous les mécanismes de commande ne conviennent pas à chaque fonction. Les points les plus importants :

  • Présence d’une borne N ? Pour la fonction de contrôle, le mécanisme doit disposer d’une borne pour le conducteur neutre. Sans cela, seule la fonction d’éclairage est possible.
  • Contact de signalisation pour les boutons-poussoirs ? Les boutons-poussoirs nécessitent un contact de signalisation séparé afin que la LED puisse indiquer l’état de commutation. Sans ce contact, la fonction de contrôle n’est pas possible.
  • Bascule avec fenêtre de contrôle ? Pour que la LED soit visible, la bascule utilisée doit posséder une fenêtre de contrôle. Pour les mécanismes sans fenêtre, la LED est active mais non visible.
  • Alimentation électrique à prendre en compte Gira propose des éléments LED pour 230 V~ et pour basse tension (12–30 V~). Le choix dépend du système utilisé – par exemple KNX ou d’autres installations basse tension.


Installation et fonctionnement : ce que vous devez savoir

  • Le sens d’insertion détermine la fonction Les éléments LED peuvent avoir des effets différents selon le sens d’insertion (0° ou 180°) – par exemple en tant qu’élément de contrôle ou d’éclairage. La fonction exacte dépend du type et du raccordement.
  • Pas tous les mécanismes compatibles avec les éléments LED Certains mécanismes – par exemple les boutons-poussoirs à bascule sans contact de signalisation – ne conviennent pas aux éléments LED. Ni l’éclairage ni l’indication de contrôle ne fonctionnent ici.
  • Les interrupteurs va-et-vient nécessitent une variante LED spéciale Pour les interrupteurs va-et-vient, il existe une version LED spécifique, car deux circuits de commutation sont contrôlés indépendamment.


Vue d’ensemble : quelle variante LED convient à quel mécanisme ?

Pour que vous puissiez rapidement identifier quel élément LED correspond à votre mécanisme, nous avons créé un tableau clair. Il montre pour chaque type GIRA si et comment les éléments LED peuvent être utilisés pour la fonction de contrôle et l’éclairage en 230 V~ et 12–30 V~.

Mécanisme (type GIRA)Contrôle 230 V~Éclairage 230 V~Contrôle 12–30 V~Éclairage 12–30 V~
310600 / 381600 – Interrupteur à bascule–Variante 1–Variante 4
31063x – Interrupteur à bascule en saillie–Variante 1–Variante 4
317600 – Interrupteur à bascule 16 AX–Variante 1–Variante 4
312600 / 383600 – Bouton-poussoir–Variante 1–Variante 4
312700 / 383700 – Interrupteur croisé (bouton-poussoir)–Variante 1–Variante 4
310700 / 381700 – Interrupteur croisé (bascule)–Variante 1–Variante 4
31073x – Interrupteur croisé en saillie–Variante 1–Variante 4
310200 / 381200 – Interrupteur unipolaire 2 pôlesVariante 1Variante 1Variante 4Variante 4
31023x – Interrupteur unipolaire 2 pôles en saillieVariante 1Variante 1Variante 4Variante 4
311600 / 382600 – Interrupteur à bascule avec contrôleVariante 2Variante 1Variante 5Variante 4
31163x / 31161x – Interrupteur à bascule avec contrôle en saillieVariante 2Variante 1Variante 5Variante 4
318600 – Interrupteur à bascule avec contrôle 16 AXVariante 2Variante 1Variante 5Variante 4
318630 – Interrupteur à bascule avec contrôle 16 AX en saillieVariante 2Variante 1Variante 5Variante 4
313600 – Bouton-poussoir avec contrôleVariante 2Variante 1Variante 5Variante 4
313500 / 384500 – Bouton-poussoir avec contrôle en sérieVariante 3–––
311500 / 382500 – Interrupteur à bascule avec contrôle en sérieVariante 3–––
311200 / 382200 – Interrupteur à bascule avec contrôle 2 pôlesVariante 1Variante 1Variante 4Variante 4
31123x – Interrupteur à bascule avec contrôle 2 pôles en saillieVariante 1Variante 1Variante 4Variante 4
312200 / 384200 – Bouton-poussoir avec contrôle 2 pôlesVariante 1Variante 1Variante 4Variante 4
315100 / 387100 – Bouton-poussoir à bascule (sans contact de signalisation)–Variante 2–Variante 5
315600 / 387600 – Bouton-poussoir va-et-vient (sans contact de signalisation)–Variante 2–Variante 5
31563x / 31561x – Bouton-poussoir va-et-vient en saillie–Variante 2–Variante 5
315000 / 387000 – Bouton-poussoir avec borne N–Variante 1–Variante 4
315200 / 387200 – Bouton-poussoir avec contact de signalisationVariante 2Variante 2Variante 5Variante 5
31523x – Bouton-poussoir avec contact de signalisation en saillieVariante 2Variante 2Variante 5Variante 5
Classe
Inserts d’éclairage
Couleur
rouge
Couleur du fabricant
rouge
Marque
GIRA
Numéro d’article du fabricant
3793011
Type de fabricant
3793011
